深入分析HashMap

1. 传统 HashMap 的缺点

  • JDK 1.8 以前 HashMap 的实现是 数组+链表,即使哈希函数取得再好,也很难达到元素百分百均匀分布。

  • 当 HashMap 中有大量的元素都存放到同一个桶中时,这个桶下有一条长长的链表,这个 时候 HashMap 就相当于一个单链表,假如单链表有 n 个元素,遍历的时间复杂度就是 O(n),完全失去了优势。

  • 针对这种情况,JDK 1.8 中引入了红黑树(查找时间复杂度为 O(logn))来优化这个问题。

    [TOC]

2. JDK1.8中HashMap的数据结构

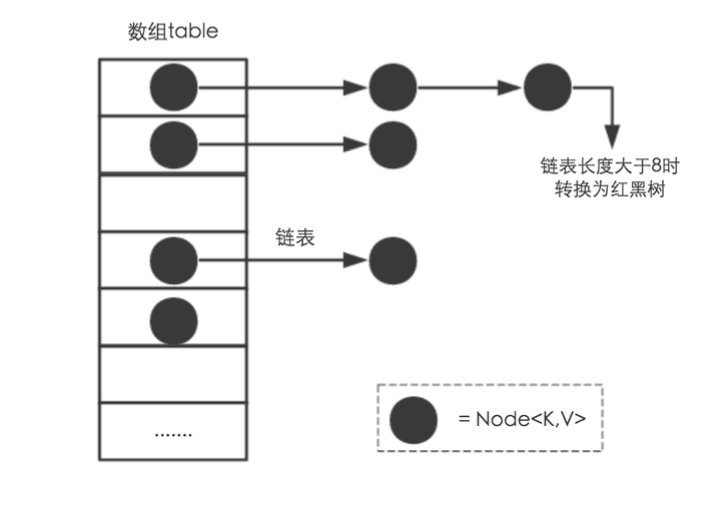

HashMap 是数组+链表+红黑树(JDK1.8 增加了红黑树部分)实现的

image-20200503171753893

2.1. 新增红黑树

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
// Tree bins

/**
* Entry for Tree bins. Extends LinkedHashMap.Entry (which in turn
* extends Node) so can be used as extension of either regular or
* linked node.
*/
static final class TreeNode<K,V> extends LinkedHashMap.Entry<K,V> {
TreeNode<K,V> parent; // red-black tree links
TreeNode<K,V> left;
TreeNode<K,V> right;
TreeNode<K,V> prev; // needed to unlink next upon deletion
boolean red;
TreeNode(int hash, K key, V val, Node<K,V> next) {
super(hash, key, val, next);
}
......

2.2. 红黑树的三个关键参数

TREEIFY_THRESHOLD UNTREEIFY_THRESHOLD MIN_TREEIFY_CAPACITY
一个桶的树化阈值 一个树的链表还原阈值 哈希表的最小树形化容量
static final int TREEIFY_THRESHOLD = 8 static final int UNTREEIFY_THRESHOLD = 6 static final int MIN_TREEIFY_CAPACITY = 64
当桶中元素个数超过这个值时需要使用红黑树节点替换链表节点 当扩容时,桶中元素个数小于这个值就会把树形的桶元素 还原(切分)为链 表结构 当哈希表中的容量大于这个值时,表中的桶才能进行树形化 否则桶内元素太多时会扩容,而不是树形化 为了避免进行扩容、树形化选择的冲突,这个值不能小于 4 * TREEIFY_THRESHOLD

2.3. 新增操作: 桶的树形化 treeifyBin()

  • 在 Java 8 中,如果一个桶中的元素个数超过 TREEIFY_THRESHOLD(默认是 8 ),就使用
    红黑树来替换链表,从而提高速度。 这个替换的方法叫 treeifyBin() 即树形化。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
 // 将桶内所有的 链表节点 替换成 红黑树节点
final void treeifyBin(Node<K, V>[] tab, int hash) {
int n, index;
Node<K, V> e;
// 如果当前哈希表为空,或者哈希表中元素的个数小于 进行树形化的阈值(默认为 64), 就去新建/扩容
if (tab == null || (n = tab.length) < MIN_TREEIFY_CAPACITY) {
resize();
}
elseif((e = tab[index = (n - 1) & hash]) != null) {
// 如果哈希表中的元素个数超过了 树形化阈值,进行树形化
// e 是哈希表中指定位置桶里的链表节点,从第一个开始
TreeNode<K, V> hd = null, tl = null; // 红黑树的头、尾节点
do {
//新建一个树形节点,内容和当前链表节点 e 一致
TreeNode<K, V> p = replacementTreeNode(e, null);
if (tl == null) //确定树头节点
{
hd = p;
} else {
p.prev = tl;
tl.next = p;
}
tl = p;
} while ((e = e.next) != null);
//让桶的第一个元素指向新建的红黑树头结点,以后这个桶里的元素就是红黑树而不是链表了
if ((tab[index] = hd) != null) {
hd.treeify(tab);
}
}
}

TreeNode<K, V> replacementTreeNode(Node<K, V> p, Node<K, V> next) {
return new TreeNode<>(p.hash, p.key, p.value, next);
}

上述操作做了这些事:

  • 根据哈希表中元素个数确定是扩容还是树形化

  • 如果是树形化遍历桶中的元素,创建相同个数的树形节点,复制内容,建立起联系

  • 然后让桶第一个元素指向新建的树头结点,替换桶的链表内容为树形内容

3. 分析 HashMap 的 put 方法

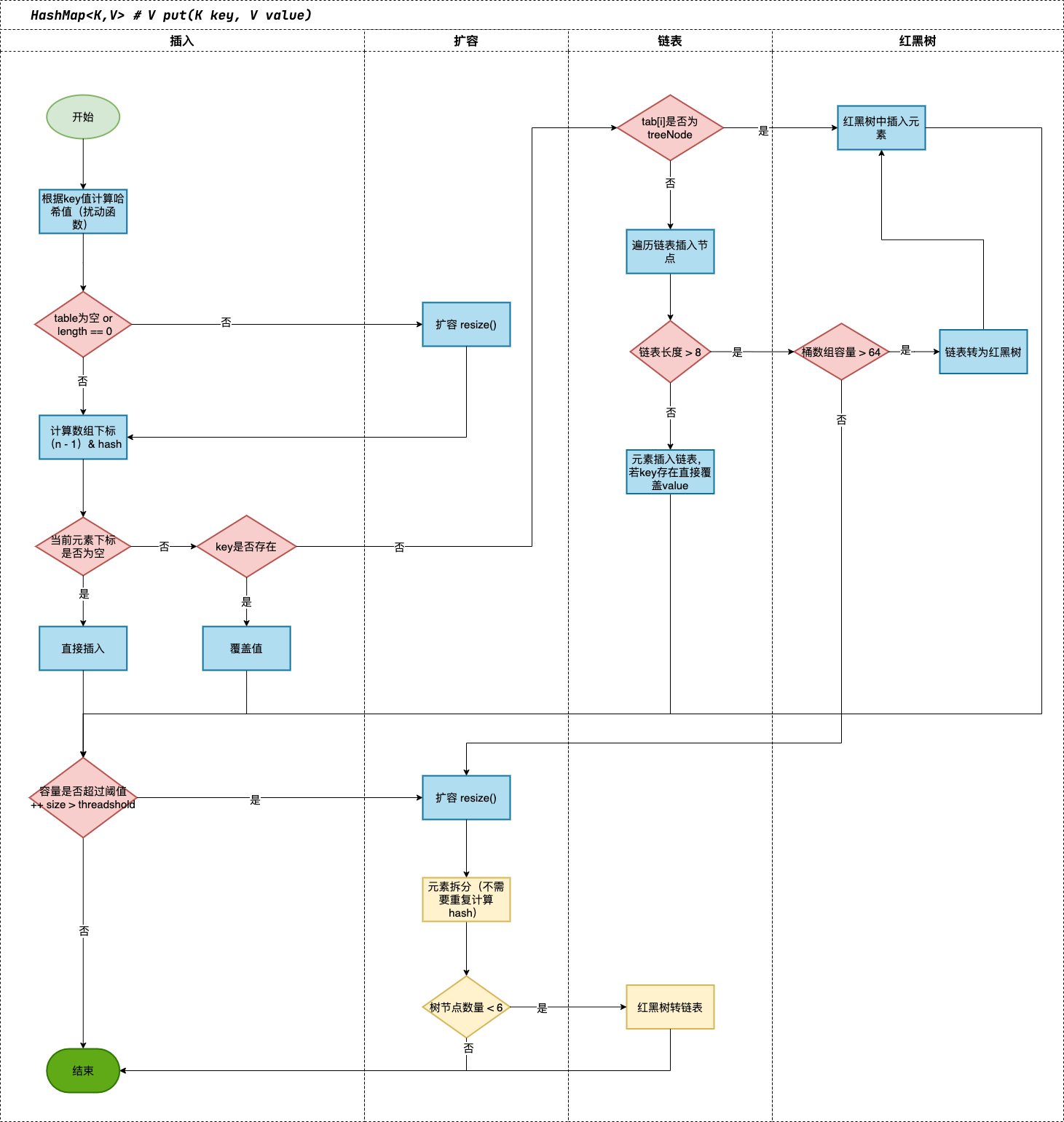

3.1. HashMap 的 put 方法执行过程可以通过下图来理解

JK6NFSEB5mDe3uV

  • 判断键值对数组 table[i]是否为空或为 null,否则执行 resize()进行扩容;

  • 根据键值 key 计算 hash 值得到插入的数组索引 i,如果 table[i]==null,直接新建节点添加, 转向6,如果 table[i]不为空,转向3;

  • 判断 table[i]的首个元素是否和 key 一样,如果相同直接覆盖 value,否则转向4,这里的相 同指的是 hashCode 以及 equals;

  • 判断 table[i] 是否为 treeNode,即 table[i] 是否是红黑树,如果是红黑树,则直接在树中插 入键值对,否则转向5;

  • 遍历 table[i],判断链表长度是否大于 8,大于 8 的话把链表转换为红黑树,在红黑树中执 行插入操作,否则进行链表的插入操作;遍历过程中若发现 key 已经存在直接覆盖 value 即可;

  • 插入成功后,判断实际存在的键值对数量 size 是否超多了最大容量 threshold,如果超过, 进行扩容。

  • JDK1.8HashMap 的 put 方法源码

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    27
    28
    29
    30
    31
    32
    33
    34
    35
    36
    37
    38
    39
    40
    41
    42
    43
    44
    45
    46
    47
    48
    49
    50
    51
    52
    53
    54
    55
    56
    57
    58
    59
    60
    61
    62
      public V put(K key, V value) {
    // 对 key 的 hashCode()做 hash
    return putVal(hash(key), key, value, false, true);
    }

    final V putVal(int hash, K key, V value, boolean onlyIfAbsent, boolean evict) {
    Node<K, V>[] tab;
    Node<K, V> p;
    int n, i;
    // 步骤1:tab 为空则创建
    if ((tab = table) == null || (n = tab.length) == 0) {
    n = (tab = resize()).length;
    }
    // 步骤2:计算 index,并对 null 做处理 if((p=tab[i=(n-1)&hash])==null)
    tab[i] = newNode(hash, key, value, null);
    else{
    Node<K, V> e;
    K k;
    // 步骤3:节点 key 存在,直接覆盖 value if (p.hash == hash &&
    ((k = p.key) == key || (key != null && key.equals(k))))
    e = p;
    // 步骤4:判断该链为红黑树
    else if (p instanceof TreeNode) {
    e = ((TreeNode<K, V>) p).putTreeVal(this, tab, hash, key, value);
    }
    // 步骤5:该链为链表
    else {
    for (int binCount = 0; ; ++binCount) {
    if ((e = p.next) == null) {
    p.next = newNode(hash, key, value, null);
    //链表长度大于 8 转换为红黑树进行处理
    if (binCount >= TREEIFY_THRESHOLD - 1) // -1 for 1st
    {
    treeifyBin(tab, hash);
    }
    break;
    }
    // key 已经存在直接覆盖 value
    if (e.hash == hash &&
    ((k = e.key) == key || (key != null && key.equals(k)))) {
    break;
    }
    p = e;
    }
    }
    if (e != null) { // existing mapping for key
    V oldValue = e.value;
    if (!onlyIfAbsent || oldValue == null) {
    e.value = value;
    }
    afterNodeAccess(e);
    return oldValue;
    }
    }
    ++modCount;
    // 步骤6:超过最大容量 就扩容
    if (++size > threshold) {
    resize();
    }
    afterNodeInsertion(evict);
    return null;
    }
  • JDK1.7HashMap 的 put 方法源码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
public V put(K key, V value) {
if (table == EMPTY_TABLE) {
inflateTable(threshold); //空表 table 的话,根据 size 的阈值填充
}
if (key == null)
return putForNullKey(value);
int hash = hash(key); //成 hash,得到索引 Index 的映射
int i = indexFor(hash, table.length);
@SuppressWarnings("unchecked")
Entry<K,V> e = (Entry<K,V>)table[i];
for(; e != null; e = e.next) { //遍历当前索引的冲突链,找是否存在对应的 key
Object k;
if (e.hash == hash && ((k = e.key) == key || key.equals(k))) {//如果存 在对应的key, 则替换oldValue并返回oldValue
V oldValue = e.value;
e.value = value;
e.recordAccess(this);
return oldValue;
}
}

//冲突链中不存在新写入的 Entry 的 key
modCount++;
addEntry(hash, key, value, i);
return null;
}

3.2. HashMap 在 JDK 1.8 中新增的操作: 红黑树中查找元素 getTreeNode()

  • JDK1.8 中 hashMap getNode 操作

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    17
    18
    19
    20
    21
    22
    23
    24
    25
    26
    /**
    * Implements Map.get and related methods.
    *
    * @param hash hash for key
    * @param key the key
    * @return the node, or null if none
    */
    final Node<K,V> getNode(int hash, Object key) {
    Node<K,V>[] tab; Node<K,V> first, e; int n; K k;
    if ((tab = table) != null && (n = tab.length) > 0 &&
    (first = tab[(n - 1) & hash]) != null) {
    if (first.hash == hash && // always check first node
    ((k = first.key) == key || (key != null && key.equals(k))))
    return first;
    if ((e = first.next) != null) {
    if (first instanceof TreeNode)
    return ((TreeNode<K,V>)first).getTreeNode(hash, key);
    do {
    if (e.hash == hash &&
    ((k = e.key) == key || (key != null && key.equals(k))))
    return e;
    } while ((e = e.next) != null);
    }
    }
    return null;
    }
    • HashMap 的查找方法是 get(),它通过计算指定 key 的哈希值后,调用内部方法 getNode();
    • 这个 getNode() 方法就是根据哈希表元素个数与哈希值求模(使用的公式是 (n - 1)

    &hash)得到 key 所在的桶的头结点,如果头节点恰好是红黑树节点, 就调用红黑树节点的 getTreeNode() 方法,否则就遍历链表节点。

    • getTreeNode 方法使通过调用树形节点的 find()方法进行查找:
    1
    2
    3
    final TreeNode<K,V> getTreeNode(int h, Object k) {
    return ((parent != null) ? root() : this).find(h, k, null);
    }
    • 由于之前添加时已经保证这个树是有序的,因此查找时基本就是折半查找,效率很高。

    • 这里和插入时一样,如果对比节点的哈希值和要查找的哈希值相等,就会判断 key 是否相

    等,相等就直接返回;不相等就从子树中递归查找。

3.3. JDK1.8 VS JDK1.7 扩容机制

  • 下面举个例子说明下扩容过程。假设了我们的 hash 算法就是简单的用 key mod 一下表的大小(也就是数组的长度)。其中的哈希桶数组 table 的 size=2, 所以 key = 3、7、5,put 顺 序依次为 5、7、3。在 mod 2 以后都冲突在 table[1]这里了。这里假设负载因子 loadFactor=1, 即当键值对的实际大小 size 大于 table 的实际大小时进行扩容。接下来的三个步骤是哈希桶 数组 resize 成 4,然后所有的 Node 重新 rehash 的过程。

Ck5RnxSTwbXUfjm

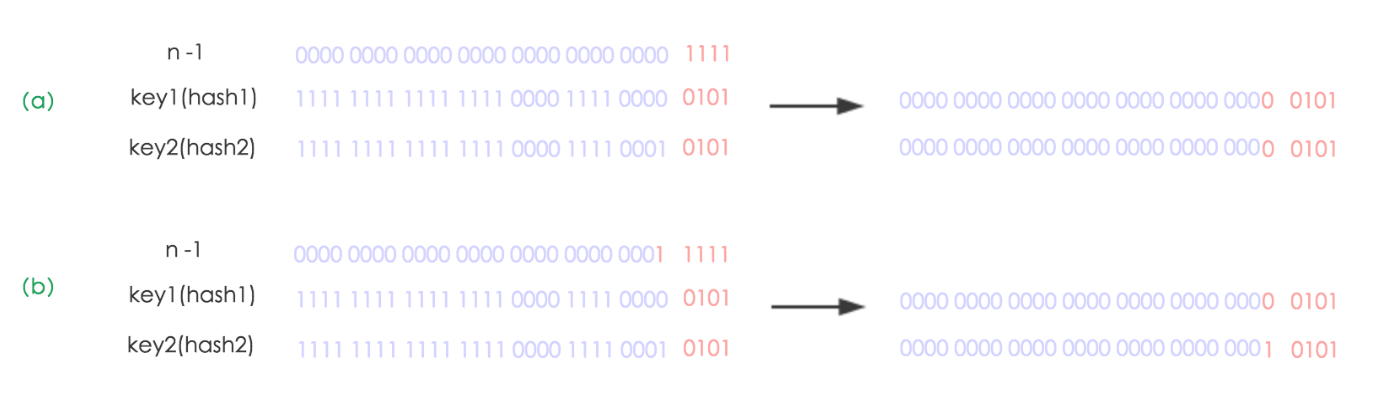

  • 下面我们讲解下 JDK1.8 做了哪些优化。经过观测可以发现,我们使用的是 2 次幂的扩展(指长 度扩为原来 2 倍),所以,元素的位置要么是在原位置,要么是在原位置再移动 2 次幂的位置。 看下图可以明白这句话的意思,n 为 table 的长度,图(a)表示扩容前的 key1 和 key2 两种 key 确定索引位置的示例,图(b)表示扩容后 key1 和 key2 两种 key 确定索引位置的示例, 其中 hash1 是 key1 对应的哈希与高位运算结果。

image-20200504140954765

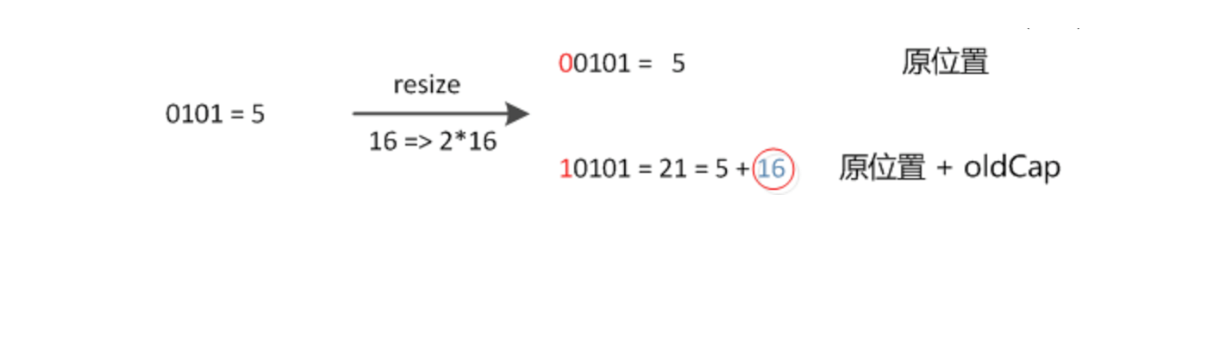

  • 元素在重新计算 hash 之后,因为 n 变为 2 倍,那么 n-1 的 mask 范围在高位多 1bit(红色),因 此新的 index 就会发生这样的变化:
    image-20200504141652310

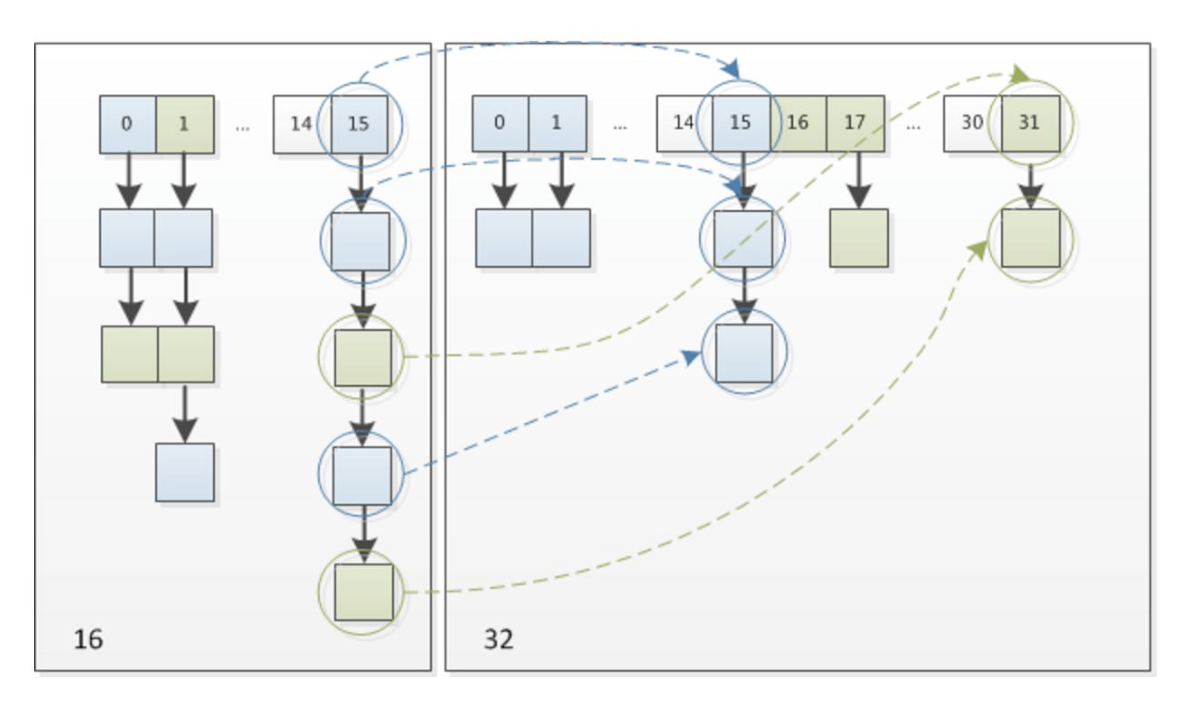

  • 因此,我们在扩充 HashMap 的时候,不需要像 JDK1.7 的实现那样重新计算 hash,只需要看 看原来的 hash 值新增的那个 bit 是 1 还是 0 就好了,是 0 的话索引没变,是 1 的话索引变成“原 索引+oldCap”,可以看看下图为 16 扩充为 32 的 resize 示意图
    image-20200504141050042

  • 这个设计确实非常的巧妙,既省去了重新计算 hash 值的时间,而且同时,由于新增的 1bit 是 0 还是 1 可以认为是随机的,因此 resize 的过程,均匀的把之前的冲突的节点分散到新的 bucket 了。这一块就是 JDK1.8 新增的优化点。

参考资料:

  1. 算法导论 红黑树详解之一(插入)
  2. jdk1.8 HashMap性能提升
